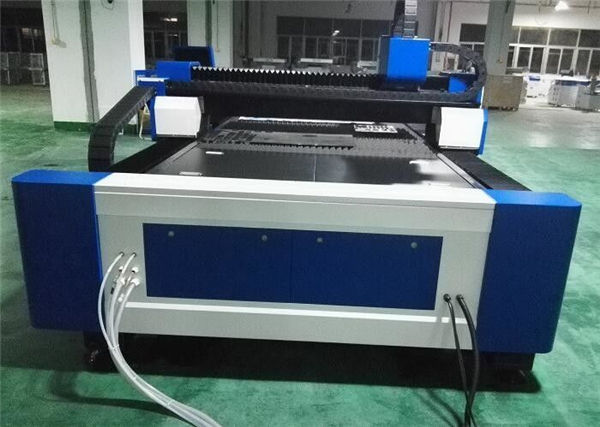

دستگاه برش لیزر فیبر فولادی 60m / min

مشخصات کالا

گواهینامه: CE
شرایط پرداخت و حمل و نقل:
حداقل مقدار سفارش: 1Set
قیمت: قابل قبول
جزئیات بسته بندی: ظرف 1 * 20GP
زمان تحویل: 30days
شرایط پرداخت: L / C ، D / A ، T / T ، D / P ، Western Union

توضیحات دقیق محصول

کاربرد::	تمام مواد فلزی	ضخامت برش:	SS Upto 12mm ، MS Upto 22cm
نوع لیزر ::	واردات لیزر فیبر اصلی	نام محصول:	دستگاه برش لیزر فیبر فولادی 60m / min
عرض Min.line:	0.1 میلی متر	کنترل نرم افزار ::	سرو
پشتیبانی از قالب گرافیکی ::	AI، BMP، DST، DWG، DXF، DXP، LAS، PLT	نام تجاری ::	لیزر TAIYI
تکرار دقیق ::	+/- 0.03 میلی متر	دمای عملیاتی ::	0 ° C-45 ° C
حالت خنک کننده:	خنک کننده آب	منبع لیزر:	IPG / Nlight / Raycus / Max
ولتاژ::	AC380V ± 10٪ 50HZ (60HZ)	منطقه برش:	3000x1500mm ، 4000 * 2000mm سفارشی

مزیت دستگاه لیزر فیبر

1) کیفیت پرتوهای عالی: قطر فوکوس کوچکتر و راندمان کاری بالا ، کیفیت بالا.
2) سرعت برش بالا: سرعت برش بیش از 60 متر در دقیقه است
3) اجرای پایدار: پذیرش لیزرهای فیبر وارداتی برتر جهان ، عملکرد پایدار ، قطعات کلیدی می تواند
رسیدن به 100000 ساعت؛
4) راندمان بالا برای تبدیل فوتوالکتریک: مقایسه با دستگاه برش لیزر CO2 ،
دستگاه برش لیزر فیبر دارای سه برابر راندمان تبدیل فوتوالکتریک است
5) کم هزینه و نگهداری پایین: در مصرف انرژی و حفاظت از محیط زیست صرفه جویی کنید. نرخ تبدیل فوتوالکتریک
حداکثر 25-30٪ است. مصرف برق کم ، تنها در حدود 20٪ -30٪ از لیزر سنتی CO2 است
دستگاه برش انتقال خط فیبر بدون نیاز به بازتاب لنز ، صرفه جویی در هزینه تعمیر و نگهداری.
6) کارکرد آسان: انتقال خط فیبر ، بدون تنظیم مسیر نوری.
7) جلوه های نوری فوق العاده انعطاف پذیر: طراحی کامپکت ، آسان به انعطاف پذیر مورد نیاز تولید.

ویژگی و ویژگی

دستگاه 1.The با سرعت برش بالا ، راندمان بالا ، ایمنی و پایداری از عملکرد خوبی برخوردار است.
2. نقطه ليزر از كيفيت خوبي برخوردار است. و دستگاه فقط کمی تحریف می کند. علاوه بر این ، این ماده می تواند ظاهری صاف و زیبا داشته باشد.
3- پس از عملیات خنک کاری ، قاب با استحکام بالا از عملکرد جذب شده با لرزش بالا برخوردار است. قاب با ساختار زیر بشکهای بصورت یک مرحله ای در مرکز ماشینکاری بزرگ پی وی سی CNC پردازش می شود. با ساختار بهینه سازی شده ، دستگاه از پایداری و دقت بالایی برخوردار است که می توان آن را با 0.01 میلی متر در متر کنترل کرد.
4- سروو موتور وارداتی ، کاهنده سیاره ای و مکانیسم پیشرفته جهت گیری جهت اطمینان از استحکام و صحت اطمینان دارد.
5- HMI بصری با بسیاری از کارکردهای عملی کار ساده ای است.
6. واردات دنده های باریک ، دندانه دار مارپیچ ، راه آهن راهنمای خطی از جهت گیری بسیار دقیق اطمینان می کنند.
7. سیستم خودکار ارتفاع و ضد برخورد خودکار سر برش هرمتیک را در ارتفاع مناسب تنظیم می کند تا در یک فاصله ثابت برش دهد.
8. منبع تغذیه دستگاه با محافظت از ایمنی اتوماتیک طراحی شده است و دارای زنگ خطا است.

مشخصات

منبع منبع لیزر	فیبر
دامنه برش (L * W)	3000 میلی متر × 15000 میلی متر
سکته مغزی محور	250 میلی متر
حداکثر سرعت موقعیت یابی	120 متر در دقیقه
محور X ، Y حداکثر. سرعت بخشیدن	1.0G
فرم خنک کننده	خنک کننده آب
طول موج لیزر	1070nm
توان خروجی منبع لیزر	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (اختیاری)
حداقل شکاف برش	≤ 0.1 میلی متر
دقت موقعیت یابی محورهای X ، Y و Z	± 0.03 میلی متر
تکرار دقت موقعیت یابی محورهای X ، Y و Z	± 0.01 میلی متر
ضخامت مواد برش (با توجه به مواد)	0.2 - 25 میلی متر
مدل راننده	سروو موتور وارداتی
نیروی مورد نیاز	380V ، 50/60 هرتز
دمای کار	0-45
زمان کار مداوم	24 ساعت
وزن دستگاه	حدود 12000 کیلوگرم
سطح حفاظت کامل از منبع تغذیه	IP54

مواد برش

لیزر فیبر می تواند انواع فلزات غیر آهنی مانند مس ، آلومینیوم ، این مواد بازتاب کننده بالا و تنگستن را برش دهد ، همچنین می تواند از فولاد ضدزنگ ، فولاد کربن ، فولاد منگنز ، ورق گالوانیزه ، صفحه آلیاژ طلای سکوی آلومینیوم و سایر موارد نادر برش دهد فلزات

صنعت کاربرد

دستگاه برش لیزر فیبر می تواند به صورت گسترده در هوافضا ، هواپیمایی ، الکترونیک ، آسانسور ، تجهیزات پزشکی ، برقی آشپزخانه ، قطعات اتومبیل ، تجهیزات برقی ، کابینت شاسی طلاکاری شده ، تجهیزات مکانیکی ، سخت افزار روشنایی ، علائم تبلیغاتی ، تجهیزات نمایش ، انواع مختلف مورد استفاده قرار گیرد محصولات فلزی ، فرآوری برش ورق فلز و صنایع دیگر.

تصاویر تفصیلی

	نام:بدنه و لوازم جانبی ماشین عملیات حرارتی a.600، ، خنک کننده 24 ساعته در فر ، جوشکاری محافظت دقیق CO2 ، برای اطمینان از استفاده 20 ساله بدون تغییر شکل. محور X / Y / Z هماهنگ: محور Z می تواند 150 میلی متر اجرا کند ، برای برش بسیاری از انواع ورق های فلزی مناسب است. ج. کیفیت بالا دوام و نگهداری راحت تر آن را تضمین می کند.
نام:سرو موتور و درایور سرو موتور سروو وارداتی (محور Y که توسط دو موتور سروو هدایت می شود) به همراه دستگاه کاهنده سیاره پیشرفته ، رانندگی پایدار ، دقیق و قابل اطمینان را تضمین می کنند.
	نام:راهنماهای خطی دقیق سیستم برش پیشرفته ، قدرت لیزر و سروو حرکت کاملاً مناسب ، سیستم دنده دنده با دقت بالا و رک ، میز کار دوتایی قابل تعویض ، برای اطمینان از سرعت و دقت بالاتر پردازش ..
نام:سر بریدن سر برش بدون تماس عملکرد ردیابی ارتفاع خودکار و ضد برخورد را دارد که سرعت برش ، صافی و دقت برش را تحت همان قدرت خروجی به شدت بهبود می بخشد. در یک کلام ، بازده برش را می توان افزایش داد.
	نام:منبع لیزر سرعت سریع ، خط برش با دقت بالا و لبه برش صاف

نام:بدنه و لوازم جانبی ماشین

عملیات حرارتی a.600، ، خنک کننده 24 ساعته در فر ، جوشکاری محافظت دقیق CO2 ، برای اطمینان از استفاده 20 ساله بدون تغییر شکل.
محور X / Y / Z هماهنگ: محور Z می تواند 150 میلی متر اجرا کند ، برای برش بسیاری از انواع ورق های فلزی مناسب است.
ج. کیفیت بالا دوام و نگهداری راحت تر آن را تضمین می کند.

نام:سرو موتور و درایور سرو

موتور سروو وارداتی (محور Y که توسط دو موتور سروو هدایت می شود) به همراه دستگاه کاهنده سیاره پیشرفته ، رانندگی پایدار ، دقیق و قابل اطمینان را تضمین می کنند.

نام:راهنماهای خطی دقیق

سیستم برش پیشرفته ، قدرت لیزر و سروو حرکت کاملاً مناسب ، سیستم دنده دنده با دقت بالا و رک ، میز کار دوتایی قابل تعویض ، برای اطمینان از سرعت و دقت بالاتر پردازش ..

نام:سر بریدن

سر برش بدون تماس عملکرد ردیابی ارتفاع خودکار و ضد برخورد را دارد که سرعت برش ، صافی و دقت برش را تحت همان قدرت خروجی به شدت بهبود می بخشد. در یک کلام ، بازده برش را می توان افزایش داد.

نام:منبع لیزر

سرعت سریع ، خط برش با دقت بالا و لبه برش صاف

برش نمونه ها

آموزش

خدمات پس از فروش ، از آموزش گرفته تا نصب دستگاه (3 راه):
1. آموزش فیلم و کتابچه راهنمای کاربر به زبان انگلیسی برای نصب ، بهره برداری ، تعمیر و نگهداری و عیب یابی و راهنمای فنی ارائه می شود که از طریق پست الکترونیکی ، نمابر ، تلفن / whatsapp / skype // و موارد دیگر ارائه می شود. برخی از مشکلات نصب ، استفاده یا تنظیم
2. شرکت شما می تواند فن آوری ترتیب کارخانه ما برای یادگیری دانش اساسی در مورد تجهیزات و ملزومات عملیاتی ، زمان آموزش کافی در مورد 3-5 روز ، محتوای آموزشی به شرح زیر است:
الف) آموزش نرم افزار طراحی معمول؛
ب) روشهای آموزش خاموش و خاموش؛
ج) اهمیت پارامترهای کنترل پنل و نرم افزار ، تنظیم دامنه پارامترها
د) نظافت و نگهداری اولیه دستگاه؛
ه) عیب یابی مشترک سخت افزار؛
f) احتیاط عمل.
خدمات آموزش دستورالعمل در منزل. ویزا ، هزینه سفر و اقامت با هزینه مشتری خواهد بود. بهتر است در طول دوره آموزش ، مترجم را برای هر دو مهندس خود ترتیب دهید. زمان آموزش: 3-5 روز.

ضمانتنامه

الف .1 سال برای کل دستگاه (خسارت دست ساز مذاکره می شود.).
ب) منبع لیزر 2 سال ضمانت
c) تعمیر و نگهداری مادام العمر و تامین قطعات یدکی
د) آموزش رایگان برای کارکنان عملیات. (مهندس می تواند به خارج از کشور برود مذاکره می شود.)
