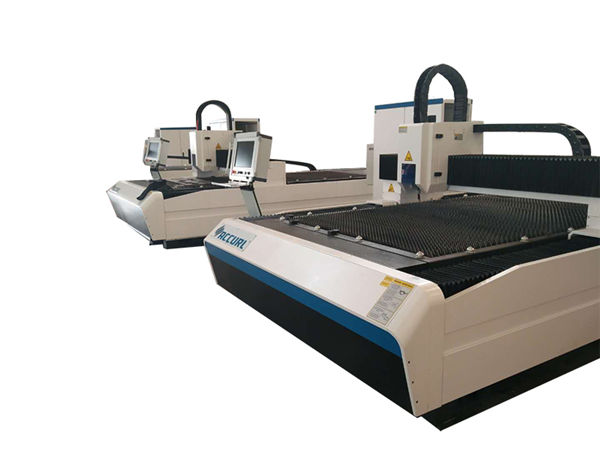

دستگاه برش لیزر فلز مواد صنعتی / تجهیزات برش فلز

دستگاه برش لیزر فلز مواد صنعتی / تجهیزات برش فلز

مشخصات کالا


گواهینامه: CE
شرایط پرداخت و حمل و نقل:
حداقل مقدار سفارش: 1Set
قیمت: قابل قبول
جزئیات بسته بندی: ظرف 1 * 40GP
زمان تحویل: 30days
شرایط پرداخت: L / C ، D / A ، T / T ، D / P ، Western Union

توضیحات دقیق محصول


کاربرد::تمام مواد فلزیضخامت برش:SS Upto 12mm ، MS Upto 22cm
نوع لیزر ::واردات لیزر فیبر اصلینام:دستگاه برش لیزر فیبر
عرض Min.line:0.1 میلی مترپشتیبانی از قالب گرافیکی ::AI، BMP، DST، DWG، DXF، DXP، LAS، PLT
حداکثر شتاب:1Gتکرار دقیق ::+/- 0.03 میلی متر
دمای عملیاتی ::0 ° C-45 ° Cحالت خنک کننده:خنک کننده آب
وزن (کیلوگرم):4600ولتاژ::AC380V ± 10٪ 50HZ (60HZ)

مزیت دستگاه لیزر فیبر


1. کیفیت مسیر عالی: نقطه لیزر کوچکتر و راندمان کاری بالا ، کیفیت بالا.
2. سرعت برش بالا: سرعت برش 2-3 برابر بیشتر از دستگاه برش لیزر CO2 است.
3. اجرای پایدار: تصویب لیزر فیبر وارداتی برتر جهان ، PE پایدار
اصلاحات ، قسمت های اصلی می توانند 100000 ساعت برسند.
4. راندمان بالا برای تبدیل فوتوالکتریک: در مقایسه با دستگاه برش لیزر CO2 ، دستگاه برش لیزر فیبر دارای سه برابر راندمان تبدیل فوتوالکتریک است.
5. کم هزینه: در مصرف انرژی و محافظت از محیط زیست صرفه جویی کنید. نرخ تبدیل فوتوالکتریک تا 25-30٪ است. مصرف برق کم ، تنها در حدود 20٪ -30٪ دستگاه برش لیزری CO2 سنتی است.
6. تعمیر و نگهداری کم: انتقال فیبر بدون نیاز به لنز منعکس ، صرفه جویی در هزینه تعمیر و نگهداری.
7 عملیات آسان: انتقال خط فیبر ، بدون تنظیم مسیر نوری.

ویژگی های اصلی دستگاه برش لیزری فیبر


1) اتخاذ منبع معروف لیزر فیبر Dlaser در آلمان معروف و سر برش لیزر مکانیک USA و
سیستم فوکوس پویا ، می تواند انواع مختلف فلز را با دقت بالا برش دهد و پانچ کند
و سرعت بالا
2) از آنجا که لیزر توسط فیبر منتقل می شود ، دیگر نیازی به نگهداری یا تنظیم مسیر نوری لیزر نیست.
این میزان خطای دستگاه ها را به شدت کاهش می دهد و عمر کار را طولانی تر می کند.
3) منطقه برش بزرگ با نيازهاي مختلف پردازش فلز را برآورده مي كند.

مشخصات


منبع منبع لیزرفیبر
دامنه برش (L * W)3000 میلی متر × 15000 میلی متر
سکته مغزی محور250 میلی متر
حداکثر سرعت موقعیت یابی120 متر در دقیقه
محور X ، Y حداکثر. سرعت بخشیدن1.0G
فرم خنک کنندهخنک کننده آب
طول موج لیزر1070nm


توان خروجی منبع لیزر



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(اختیاری)

حداقل شکاف برش≤ 0.1 میلی متر
دقت موقعیت یابی محورهای X ، Y و Z± 0.03 میلی متر
تکرار دقت موقعیت یابی محورهای X ، Y و Z± 0.01 میلی متر
ضخامت مواد برش (با توجه به مواد)0.2 - 25 میلی متر
مدل رانندهسروو موتور وارداتی
نیروی مورد نیاز380V ، 50/60 هرتز
دمای کار0-45
زمان کار مداوم24 ساعت
وزن دستگاهحدود 8600 کیلوگرم
سطح حفاظت کامل از منبع تغذیهIP54

جدول مرجع برش ضخامت


قدرت لیزرحداکثر ضخامت برش
فولاد کربن (میلی متر)فولاد ضد زنگ (میلی متر)آلومینیوم (میلی متر)برنج

(میلی متر)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
بالاتر از پارامتر فقط برای مرجع

مواد کاربردی


تجهیزات برش لیزر فیبر برای برش فلزاتی مانند ورق استیل ضد زنگ ، ورق استیل خفیف ، ورق استیل کربن ، ورق استیل آلیاژی ، ورق استیل بهار ، صفحه فلزی ، گالوانیزه ، ورق گالوانیزه ، صفحه آلومینیومی ، ورق مس ، ورق برنجی ، صفحه برنز ، بشقاب طلا ، بشقاب نقره ، بشقاب تیتانیوم ، ورق فلزی ، صفحه فلزی ، لوله و لوله و غیره



صنایع کاربردی


دستگاههای برش لیزر فیبر به طور گسترده ای در ساخت بیلبورد ، تبلیغات ، علائم ، علائم ، نامه های فلزی ، نامه های ال ای دی ، ظروف اشپزخانه ، نامه های تبلیغاتی ، پردازش فلز ورق ، قطعات و قطعات فلزات ، آهن آلات ، شاسی ، پردازش قفسه و کابینت ، صنایع دستی فلزی استفاده می شود. ظروف هنری فلزی ، برش پانل آسانسور ، سخت افزار ، قطعات خودرو ، قاب شیشه ای ، قطعات الکترونیکی ، پلاک نام و غیره

تصاویر تفصیلی




نام:عملیات حرارتی بدن و لوازم جانبی.600، ، عملیات خنک کننده 24 ساعته در فر ، جوشکاری محافظت دقیق CO2 ، برای اطمینان از استفاده 20 ساله بدون تغییر شکل.
محور X / Y / Z هماهنگ: محور Z می تواند 150 میلی متر اجرا کند ، برای برش بسیاری از انواع ورق های فلزی مناسب است.
ج. کیفیت بالا دوام و نگهداری راحت تر آن را تضمین می کند.
نام:موتور سرو و AC درایور موتور سروو وارداتی (محور Y که توسط دو موتور سروو هدایت می شود) به همراه دستگاه کاهنده سیاره پیشرفته ، درایو ثابت ، دقیق و قابل اطمینان را تضمین می کنند.
نام:سیستم برش پیشرفته خطی ، سیستم لیزر پیشرفته ، لیزر و سروو حرکت کاملاً مناسب ، سیستم دنده دنده و ركس با دقت بالا وارد شده ، میز كار دوتایی قابل تعویض ، برای اطمینان از سرعت و دقت بالاتر پردازش ..
نام:سر بریدن

سر برش بدون تماس عملکرد ردیابی ارتفاع خودکار و ضد برخورد را دارد که سرعت برش ، صافی و دقت برش را تحت همان قدرت خروجی به شدت بهبود می بخشد. در یک کلام ، بازده برش را می توان افزایش داد.

نام:سرعت منبع لیزر ، خط برش با دقت بالا و لبه برش صاف

برش نمونه ها


آموزش


خدمات پس از فروش ، از آموزش گرفته تا نصب دستگاه (3 راه):

1. آموزش فیلم و کتابچه راهنمای کاربر به زبان انگلیسی برای نصب ، بهره برداری ، تعمیر و نگهداری و عیب یابی و راهنمای فنی ارائه می شود که از طریق پست الکترونیکی ، نمابر ، تلفن / whatsapp / skype // و موارد دیگر ارائه می شود. برخی از مشکلات نصب ، استفاده یا تنظیم
2. شرکت شما می تواند فن آوری ترتیب کارخانه ما برای یادگیری دانش اساسی در مورد تجهیزات و ملزومات عملیاتی ، زمان آموزش کافی در مورد 3-5 روز ، محتوای آموزشی به شرح زیر است:
الف) آموزش نرم افزار طراحی معمول؛
ب) روشهای آموزش خاموش و خاموش؛
ج) اهمیت پارامترهای کنترل پنل و نرم افزار ، تنظیم دامنه پارامترها
د) نظافت و نگهداری اولیه دستگاه؛
ه) عیب یابی مشترک سخت افزار؛
f) احتیاط عمل.
خدمات آموزش دستورالعمل در منزل. ویزا ، هزینه سفر و اقامت با هزینه مشتری خواهد بود. بهتر است در طول دوره آموزش ، مترجم را برای هر دو مهندس خود ترتیب دهید. زمان آموزش: 3-5 روز.

ضمانتنامه


الف .1 سال برای کل دستگاه (خسارت دست ساز مذاکره می شود.).
ب) منبع لیزر 2 سال ضمانت
c) تعمیر و نگهداری مادام العمر و تامین قطعات یدکی
د) آموزش رایگان برای کارکنان عملیات. (مهندس می تواند به خارج از کشور برود مذاکره می شود.)

بسته بندی و حمل و نقل


1. مورد چوبی ما پس از درمان بخور است. البته بازرسی از چوب نیست ، موجب صرفه جویی در زمان حمل و نقل.
2. تمام قطعات یدکی دستگاه توسط بعضی از مواد نرم پوشیده شده است ، به طور عمده با استفاده از پشم مروارید.
از جلوگیری از هرگونه خسارت وارده به هنگام زایمان جلوگیری كنید. پس از آنكه محكم از پلاستیک آن را محكم بپوشانیم ، از مواد نرم پوشیده شده اطمینان حاصل كنید ، همچنین از ضد آب و ضد زنگ جلوگیری می كنید.
3.The اصلی مورد چوبی با قالب ثابت است.
4. قسمت زیرین چوبی دارای جک آهنی محکم است که برای حمل و نقل مناسب است.
