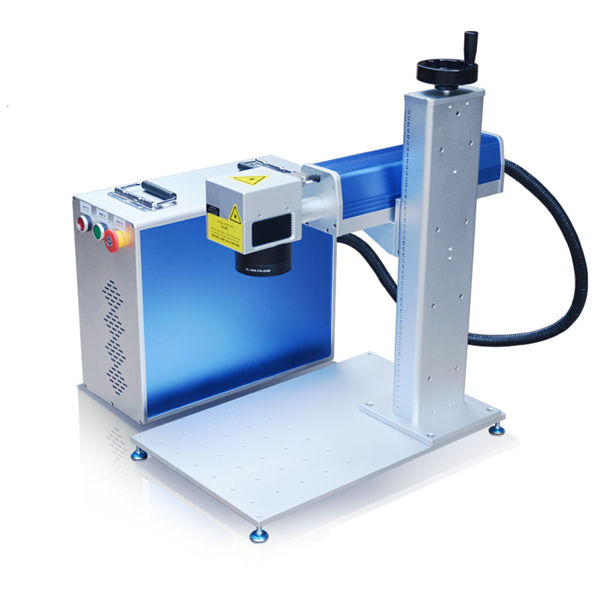

دستگاه حکاکی لیزر فیبر طراحی بدن دستگاه 10 متر

مشخصات کالا

گواهینامه: CE
شرایط پرداخت و حمل و نقل:
حداقل مقدار سفارش: 1Set
قیمت: قابل قبول
جزئیات بسته بندی: ظرف 1 * 40GP
زمان تحویل: 30days
شرایط پرداخت: L / C ، D / A ، T / T ، D / P ، Western Union

توضیحات دقیق محصول

کاربرد:	تمام مواد فلزی	ضخامت برش:	Upto 1mm SS
نوع لیزر:	واردات لیزر فیبر اصلی	ضخامت برش حداکثر:	20mm / CS؛ 10mm / SS
عرض Min.line:	0.1 میلی متر	نرم افزار کنترل:	سرو
قالب گرافیکی پشتیبانی شده:	AI، BMP، DST، DWG، DXF، DXP، LAS، PLT	نام تجاری:
تکرار دقت:	+/- 0.03 میلی متر	دمای کارکرد:	0 ° C-45 ° C
حالت خنک کننده:	خنک کننده آب	منبع لیزر:	IPG / Nlight / Raycus / Max
ولتاژ:	AC380V ± 10٪ 50HZ (60HZ)	منطقه برش:	3000x1500mm

کاربرد

برای نوار استیل استاندارد از ضخامت 0.2 تا 14 میلی متر استفاده می شود

تولید - محصول

دایره دور را 100-800 میلی متر برش دهید

مشاوره پروژه

کد	مورد
1	سیستم دفع ضایعات
2	بازوی مکانیکی
3	دستگاه برش لیزری
4	کابینت کنترل الکتریکی مرکزی
5	سیستم خنک کننده
6	دستگاه تغذیه

مشخصات دستگاه لیزر

منبع منبع لیزر	فیبر
دامنه برش (L * W)	10000 میلی متر × 15000 میلی متر
سکته مغزی محور	250 میلی متر
حداکثر سرعت موقعیت یابی	120 متر در دقیقه
محور X ، Y حداکثر. سرعت بخشیدن	1.0G
فرم خنک کننده	خنک کننده آب
طول موج لیزر	1070nm
توان خروجی منبع لیزر	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (اختیاری)
حداقل شکاف برش	≤ 0.1 میلی متر
دقت موقعیت یابی محورهای X ، Y و Z	± 0.03 میلی متر
تکرار دقت موقعیت یابی محورهای X ، Y و Z	± 0.01 میلی متر
ضخامت مواد برش (با توجه به مواد)	0.2 - 25 میلی متر
مدل راننده	سروو موتور وارداتی
نیروی مورد نیاز	380V ، 50/60 هرتز
دمای کار	0-45
زمان کار مداوم	24 ساعت
وزن دستگاه	حدود 12000 کیلوگرم
سطح حفاظت کامل از منبع تغذیه	IP54

پارامتر دستگاه برش لیزری

تخت تراش از ساختار جوشکاری کلی ساخته شده است ، پس از پخت و پز پس از تسکین تنش ماشین کاری خشن و ارتعاش ثانویه درمان پیری فلز ، بهتر استرس را به دلیل جوشکاری برطرف می کند ، بنابراین پایداری ابزار ماشین را بسیار بهبود می بخشد. X ، Y ، محور Z تصویب موتور سروو ژاپنی ، مجهز به دنده دنده سنگین با دقت بالا و دنده سختی ، راهنمای خطی با دقت بالا ، مانند مکانیسم انتقال کارآمد ، به طور موثر صحت انتقال را تضمین می کند ؛ دستگاه مجهز به دستگاه روان کننده اتوماتیک ، سطح برش دارای فرسودگی گرد و غبار است دستگاه ، ماشین زباله در پایین منطقه برش ، حرکت مکانیکی برش ، حفظ عملکرد پر قوس ، لازم نیست بعد از یک بار سفر برش به مبدا برگردید ، بنابراین در زمان زیادی صرفه جویی می کنید ، سرعت برش بسیار بهبود یافته است. با محاسبه می توان با این بهبود ، بازده بیش از 15٪ برش را بهبود بخشید.

کنترل حرکت حرکت برش توسط زنجیره رانده شده توسط سرو موتور ، سطح تخت از کلاه استوانه ای مس و آلومینیوم تشکیل شده است ، درپوش مسی می تواند صفحه خراش را به طور موثری کاهش دهد ، هزینه تعویض را کاهش دهد.

جمع آوری ، حل کردن ، صاف کردن ، پارامترهای دستگاه تغذیه

کد	کارایی	پارامتر	سخنان
1	حداکثر وزن بار کویل	10T (حداکثر)
2	عرض کویل	200 میلی متر ～ 1300 میلی متر
3	ضخامت کویل	1.5 میلی متر ～ 1.5 میلی متر
4	قطر داخلی رول	60460-530 میلی متر
5	قطر بیرونی رول مواد	001300 میلی متر (حداکثر)
6	سرعت خط تولید	20 متر در دقیقه
7	حالت بارگیری	بارگیری ماشین
8	روش تنش	فاصله هیدرولیک
9	روش ترمز	ترمز دیسک پنوماتیک
10	کنترل تغذیه	القایی برقی
11	خنک کردن	کنترل فرکانس
12	حامل؛ مواد با تابوت	خودکار
13	دستگاه فشار دادن	خودکار
14	غلتک تخت	بالا 11 پایین 12
15	رول خرج کردن	1 ست
16	تغذیه کننده	غلتک خرج کردن
17	درایور فیدر	سروو موتور

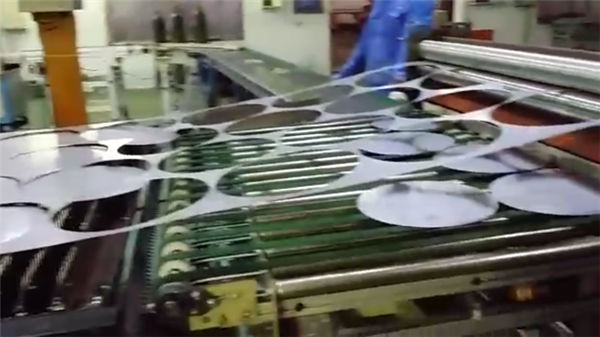

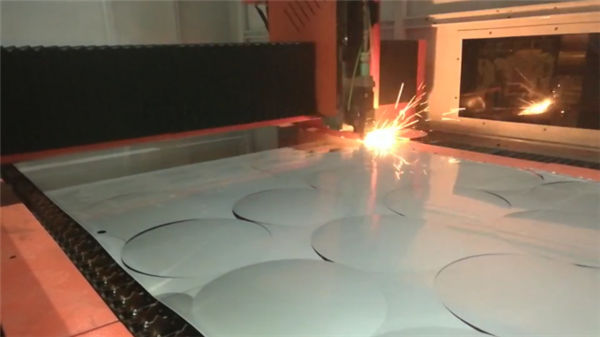

برش نمونه ها: (عکس های پیوست شده برای مرجع هستند ، لطفا برای جزئیات بیشتر با ما تماس بگیرید)

برش نمونه ها

خدمات پیش فروش

1. برش نمونه رایگان ،
برای برش / آزمایش نمونه رایگان ، لطفا پرونده CAD خود را برای ما ارسال کنید ، ما در اینجا برش را انجام می دهیم و فیلم می زنیم تا برش را به شما نشان دهد ، یا نمونه ای را برای بررسی کیفیت برش به شما ارسال می کند.
2. طراحی دستگاه سفارشی
با توجه به کاربرد مشتری ، ممکن است دستگاه ما را برای راحتی مشتری و راندمان بالای تولید ، مورد بازبینی قرار دهد.

خدمات پس از فروش

A. ماشین با نصب فیلم ، کتابچه راهنمای کاربر و راهنمای کاربر به زبان انگلیسی برای نصب ، بهره برداری ، نگهداری و عکسبرداری از دردسر تهیه می شود و راهنمای فنی را از طریق پست الکترونیکی ، فکس ، تلفن ، اسکایپ و ... ارائه می دهد.
ب. ما برای نصب و آموزش به سایت مشتری تکنسین ارائه می دهیم ، مشتری باید ویزا ، بلیط ، هزینه زندگی محلی را پوشش دهد.
ج. ممکن است مشتری برای آموزش به کارخانه ما بیاید. ما آموزش نصب ، بهره برداری ، شلیک ماشین و تعمیر و نگهداری را ارائه خواهیم داد.
در حین آموزش در کارگاه ما ، به مدت 7 روز آموزش رایگان و هزینه زندگی را ارائه می دهیم ، 2 نفر را محدود کنید.

ضمانتنامه

الف .1 سال برای کل دستگاه (خسارت دست ساز مذاکره می شود.).
ب) منبع لیزر 2 سال ضمانت
c) تعمیر و نگهداری مادام العمر و تامین قطعات یدکی
د) آموزش رایگان برای کارکنان عملیات. (مهندس می تواند به خارج از کشور برود مذاکره می شود.)

سؤالات متداول

Q1: چگونه می توانم بهترین دستگاه را برای من بدست آورم؟
شما می توانید مطالب کاری خود را ، جزئیات کار با تصویر یا vedio به ما بگویید تا بتوانیم قضاوت کنیم که آیا دستگاه ما می تواند نیاز شما را برآورده کند یا خیر. سپس ما می توانیم بهترین مدل را به شما بدهیم بستگی به تجربه ما دارد.

Q2: این اولین بار است که از این نوع دستگاه ها استفاده می کنم ، آیا کار آن آسان است؟
ما به شما دستی و راهنما vedio را به زبان انگلیسی ارسال می کنیم ، این می تواند نحوه کار دستگاه را به شما یاد دهد. اگر هنوز نمی توانید نحوه استفاده از آن را بیاموزید ، می توانیم با کمک نرم افزار آنلاین "Teamviewer" به شما کمک کنیم. ما می توانیم از طریق تلفن ، ایمیل یا روشهای تماس دیگر صحبت کنیم.

Q3: اگر دستگاه در محل من مشکل دارد ، چطور می توانم کار کنم؟
در صورت بروز مشکل در ماشین آلات در صورت استفاده از "عادی" ، می توانیم قطعات گارانتی را در دوره گارانتی برای شما ارسال کنیم.

Q4: آیا برای ماشین آلات حمل و نقل ترتیب می دهید؟
بله ، مشتریان محترم عزیز ، برای قیمت FOB یا CIF ، ما حمل و نقل را برای شما ترتیب خواهیم داد. برای قیمت EXW ، مشتریان باید خود و یا نمایندگانشان ترتیب حمل و نقل را ترتیب دهند.
