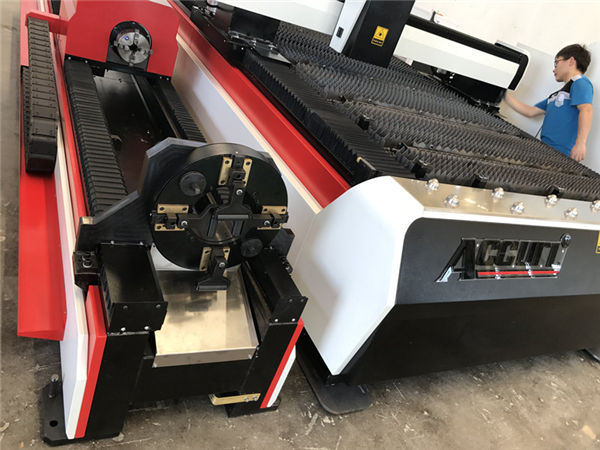

ss لوله های برش لیزری 3D / دستگاه برش فلزی 3 محوره

مشخصات کالا

گواهینامه: CE

شرایط پرداخت و حمل و نقل:

حداقل مقدار سفارش: 1Set

قیمت: قابل قبول

جزئیات بسته بندی: ظرف 1 * 20GP

زمان تحویل: 30days

شرایط پرداخت: L / C ، D / A ، T / T ، D / P ، Western Union ، L / C

قابلیت تأمین: 50 دلار در ماه

توضیحات دقیق محصول

کاربرد::	تمام مواد فلزی	ضخامت برش:	SS Upto 10mm ، MS Upto 22cm
نوع لیزر ::	فیبر	CNC یا نه ::	بله
حالت خنک کننده ::	خنک کننده آب	کنترل نرم افزار ::	سرو
پشتیبانی از قالب گرافیکی ::	AI، BMP، DST، DWG، DXF، DXP، LAS، PLT	محل مبدا ::	چین
شماره مدل::	TY-3015DG	خدمات پس از فروش ارائه شده ::	مهندسین موجود در ماشین آلات خدمات در خارج از کشور
تکرار دقیق ::	+ -0.03 میلی متر	دمای عملیاتی ::	0 ° C-45 ° C
رطوبت کاری ::	5%-95%	محدوده برش لوله:	20-130mmx3000mm
ولتاژ::	AC380V ± 10٪ 50HZ (60HZ)	منطقه برش:	3000 * 1500mm استاندارد ، بزرگتر قابل تنظیم است

بدنه ماشین

1. بدنه ماشین Taiyi با ساختار فولادی 8 میلی متر ، عملیات حرارتی 600، ، جوشکاری دقیق ، برای اطمینان از استفاده 20 ساله بدون تغییر شکل.

2. پیاده سازی با ریخته گری آلیاژ منیزیم ، پایداری قوی بدون تغییر شکل ، حرکت سریع.

3. سیستم سیگار کشیدن منطقه بندی با راندمان بالا در هر دو طرف بدن دستگاه ، گرد و غبار قطعه بندی شده قوی و جمع آوری سیگار ، باعث آسیب به کارگر می شود.

4- وارد كننده كاهش سرعت فلنج و سرو موتور ، سرعت در حال اجرا سريع.

5. 70 تیغه و 6 میله کشویی روی تخت دستگاه ، با تیغه های نزدیک به منظور کاهش هشدار دستگاه ، میله های کشویی را که با سیلندر کار می کنند ، به راحتی بارگذاری و بارگیری ورق ها.

6. جعبه بارگذاری انعطاف پذیر می تواند در مقابل و هر دو طرف قابل اطمینان باشد که برای شرایط کار دستگاه قابل اطمینان است.

مزیت دستگاه برش لیزر فیبر

1. با لیزر سنتی مقایسه کنید ، لیزر فیبر محافظت بیشتری از محیط زیست دارد:
2. مصرف انرژی بسیار کمتری: بازده تبدیل فوتوالکتریک لیزر فیبر 15 برابر بیشتر از لیزر سنتی.
3. کیفیت لایه لیزر بالاتر: منبع لیزری تک ماژول
4- مصرف کمتر: مصرف برق کمتر از 7 کیلو وات در ساعت است.

تجزیه و تحلیل هزینه در هر ساعت
نه	مورد	برش SS (1 میلی متر)	برش فولاد (5 میلی متر)	سخنان
1	برقی	1.4USD / ساعت	1.4USD / ساعت	1. اگر از هوا برای برش استفاده می کنیم ، هزینه = بار الکتریکی کمپرسور هوا + برقی دستگاه + مصرف قطعات 2- هزینه ای که براساس هزینه های محلی در دونگوان به حساب می آوریم ، اختلافاتی در کشورهای مختلف وجود دارد. 3. برای برش ضخامت های مختلف ، انواع گوسفند مختلف مصرف می شود
2	گاز (N2 / O2)	2USD / ساعت	1.4USD / ساعت
3	لنزهای محافظ ، نازل	0.06USD / ساعت	0.07USD / ساعت
هزینه کل		3.46USD / ساعت	2.87USD / ساعت

مشخصات

مدل	TY-3015DG
منبع منبع لیزر	فیبر
دامنه برش (L * W)	3000 میلی متر × 1500 میلی متر
سکته مغزی محور	250 میلی متر
حداکثر سرعت موقعیت یابی	120 متر در دقیقه
محور X ، Y حداکثر. سرعت بخشیدن	1.0G
فرم خنک کننده	خنک کننده آب
طول موج لیزر	1070nm
توان خروجی منبع لیزر	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (اختیاری)
حداقل شکاف برش	≤ 0.1 میلی متر
دقت موقعیت یابی محورهای X ، Y و Z	± 0.03 میلی متر
تکرار دقت موقعیت یابی محورهای X ، Y و Z	± 0.01 میلی متر
ضخامت مواد برش (با توجه به مواد)	0.2 - 25 میلی متر
مدل راننده	سروو موتور وارداتی
نیروی مورد نیاز	380V ، 50/60 هرتز
دمای کار	0-45
زمان کار مداوم	24 ساعت
وزن دستگاه	حدود 12000 کیلوگرم
سطح حفاظت کامل از منبع تغذیه	IP54

تصاویر تفصیلی

	نام:بدنه و لوازم جانبی ماشین عملیات حرارتی a.600، ، خنک کننده 24 ساعته در فر ، جوشکاری محافظت دقیق CO2 ، برای اطمینان از استفاده 20 ساله بدون تغییر شکل. محور X / Y / Z هماهنگ: محور Z می تواند 150 میلی متر اجرا کند ، برای برش بسیاری از انواع ورق های فلزی مناسب است. ج. کیفیت بالا دوام و نگهداری راحت تر آن را تضمین می کند.
نام:سرو موتور و درایور سرو موتور سروو وارداتی (محور Y که توسط دو موتور سروو هدایت می شود) به همراه دستگاه کاهنده سیاره پیشرفته ، رانندگی پایدار ، دقیق و قابل اطمینان را تضمین می کنند.
	نام:راهنماهای خطی دقیق سیستم برش پیشرفته ، قدرت لیزر و سروو حرکت کاملاً مناسب ، سیستم دنده دنده با دقت بالا و رک ، میز کار دوتایی قابل تعویض ، برای اطمینان از سرعت و دقت بالاتر پردازش ..
نام:سر بریدن سر برش بدون تماس عملکرد ردیابی ارتفاع خودکار و ضد برخورد را دارد که سرعت برش ، صافی و دقت برش را تحت همان قدرت خروجی به شدت بهبود می بخشد. در یک کلام ، بازده برش را می توان افزایش داد.
	نام:منبع لیزر سرعت سریع ، خط برش با دقت بالا و لبه برش صاف

نام:بدنه و لوازم جانبی ماشین

عملیات حرارتی a.600، ، خنک کننده 24 ساعته در فر ، جوشکاری محافظت دقیق CO2 ، برای اطمینان از استفاده 20 ساله بدون تغییر شکل.
محور X / Y / Z هماهنگ: محور Z می تواند 150 میلی متر اجرا کند ، برای برش بسیاری از انواع ورق های فلزی مناسب است.
ج. کیفیت بالا دوام و نگهداری راحت تر آن را تضمین می کند.

نام:سرو موتور و درایور سرو

موتور سروو وارداتی (محور Y که توسط دو موتور سروو هدایت می شود) به همراه دستگاه کاهنده سیاره پیشرفته ، رانندگی پایدار ، دقیق و قابل اطمینان را تضمین می کنند.

نام:راهنماهای خطی دقیق

سیستم برش پیشرفته ، قدرت لیزر و سروو حرکت کاملاً مناسب ، سیستم دنده دنده با دقت بالا و رک ، میز کار دوتایی قابل تعویض ، برای اطمینان از سرعت و دقت بالاتر پردازش ..

نام:سر بریدن

سر برش بدون تماس عملکرد ردیابی ارتفاع خودکار و ضد برخورد را دارد که سرعت برش ، صافی و دقت برش را تحت همان قدرت خروجی به شدت بهبود می بخشد. در یک کلام ، بازده برش را می توان افزایش داد.

نام:منبع لیزر

سرعت سریع ، خط برش با دقت بالا و لبه برش صاف

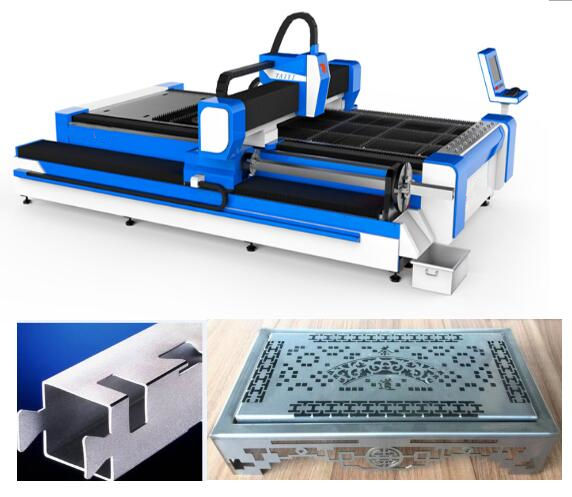

برش نمونه ها

آموزش

پس از انعقاد قرارداد ، شرکت شما می تواند ترتیب دهد که تکنسین کارخانه ما بیاموزد تا دانش اساسی در مورد تجهیزات و ملزومات عملیاتی را بیاموزد ، زمان کافی برای آموزش در حدود 1-3 روز باشد ، محتوای آموزشی به شرح زیر است:
الف) آموزش نرم افزار طراحی معمول؛
ب) روشهای آموزش خاموش و خاموش؛
ج) اهمیت پارامترهای کنترل پنل و نرم افزار ، تنظیم دامنه پارامترها؛
د) نظافت و نگهداری اولیه دستگاه؛
ه) عیب یابی مشترک سخت افزار؛
ج) احتیاط عمل ،

ضمانت دستگاه برش لیزری لوله ها و ورق های SS

الف .1 سال برای کل دستگاه (خسارت دست ساز مذاکره می شود.).
ب) منبع لیزر 2 سال ضمانت
c) تعمیر و نگهداری مادام العمر و تامین قطعات یدکی
د) آموزش رایگان برای کارکنان عملیات. (مهندس می تواند به خارج از کشور برود مذاکره می شود.)
