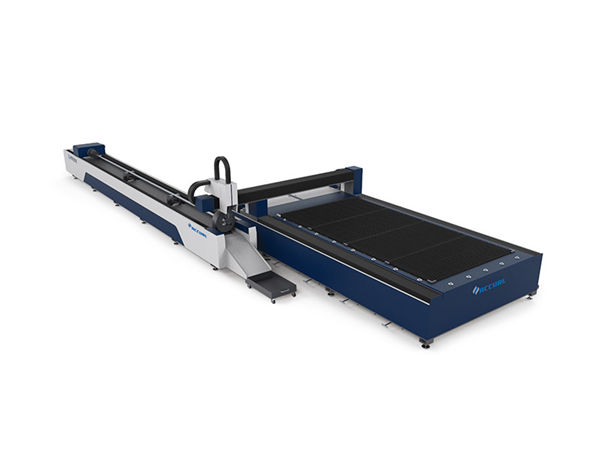

لوله های فلزی 3D دستگاه برش لیزر / دستگاه برش لوله خودکار

مشخصات کالا

گواهینامه: CE
شرایط پرداخت و حمل و نقل:
حداقل مقدار سفارش: 1Set
قیمت: قابل قبول
جزئیات بسته بندی: ظرف 1 * 20GP
زمان تحویل: 30days
شرایط پرداخت: L / C ، D / A ، T / T ، D / P ، Western Union ، L / C
قابلیت تأمین: 50 دلار در ماه

توضیحات دقیق محصول

کاربرد::	تمام مواد فلزی	ضخامت برش:	SS Upto 10mm ، MS Upto 22cm
نوع لیزر ::	فیبر	CNC یا نه ::	بله
حالت خنک کننده ::	خنک کننده آب	کنترل نرم افزار ::	سرو
پشتیبانی از قالب گرافیکی ::	AI، BMP، DST، DWG، DXF، DXP، LAS، PLT	محل مبدا ::	چین
شماره مدل::	TY-3015DG	خدمات پس از فروش ارائه شده ::	مهندسین موجود در ماشین آلات خدمات در خارج از کشور
تکرار دقیق ::	+ -0.03 میلی متر	دمای عملیاتی ::	0 ° C-45 ° C
رطوبت کاری ::	5%-95%	محدوده پردازش:	20-130mmx3000mm
ولتاژ::	AC380V ± 10٪ 50HZ (60HZ)	منطقه برش:	3000 * 1500mm استاندارد ، بزرگتر قابل تنظیم است

بدنه ماشین

1. بدنه دستگاه ما با ساختار فولادی 8 میلی متر ، عملیات حرارتی 600، ، جوشکاری دقیق ، برای اطمینان از استفاده 20 ساله بدون تغییر شکل.
2. پیاده سازی با ریخته گری آلیاژ منیزیم ، پایداری قوی بدون تغییر شکل ، حرکت سریع.
3. سیستم سیگار کشیدن منطقه بندی با راندمان بالا در هر دو طرف بدن دستگاه ، گرد و غبار قطعه بندی شده قوی و جمع آوری سیگار ، باعث آسیب به کارگر می شود.
4- وارد كننده كاهش سرعت فلنج و سرو موتور ، سرعت در حال اجرا سريع.
5. 70 تیغه و 6 میله کشویی روی تخت دستگاه ، با تیغه های نزدیک به منظور کاهش هشدار دستگاه ، میله های کشویی را که با سیلندر کار می کنند ، به راحتی بارگذاری و بارگیری ورق ها.
6. جعبه بارگذاری انعطاف پذیر می تواند در مقابل و هر دو طرف قابل اطمینان باشد که برای شرایط کار دستگاه قابل اطمینان است.

مزیت دستگاه برش لیزر فیبر

1) کیفیت پرتوهای عالی: قطر فوکوس کوچکتر و راندمان کاری بالا ، کیفیت بالا.
2) سرعت برش بالا: سرعت برش بیش از 60 متر در دقیقه است
3) اجرای پایدار: پذیرش لیزرهای فیبر وارداتی برتر جهان ، عملکرد پایدار ، قطعات کلیدی می تواند
رسیدن به 100000 ساعت؛
4) راندمان بالا برای تبدیل فوتوالکتریک: مقایسه با دستگاه برش لیزر CO2 ،
دستگاه برش لیزر فیبر دارای سه برابر راندمان تبدیل فوتوالکتریک است
5) کم هزینه و نگهداری پایین: در مصرف انرژی و حفاظت از محیط زیست صرفه جویی کنید. نرخ تبدیل فوتوالکتریک
حداکثر 25-30٪ است. مصرف برق کم ، تنها در حدود 20٪ -30٪ از لیزر سنتی CO2 است
دستگاه برش انتقال خط فیبر بدون نیاز به بازتاب لنز ، صرفه جویی در هزینه تعمیر و نگهداری.
6) عملیات آسان: انتقال خط فیبر ، بدون تنظیم مسیر نوری.
7) جلوه های نوری فوق العاده انعطاف پذیر: طراحی کامپکت ، آسان به انعطاف پذیر مورد نیاز تولید.

مشخصات

منبع منبع لیزر	فیبر
دامنه برش (L * W)	3000 میلی متر × 1500 میلی متر
سکته مغزی محور	250 میلی متر
حداکثر سرعت موقعیت یابی	120 متر در دقیقه
محور X ، Y حداکثر. سرعت بخشیدن	1.0G
فرم خنک کننده	خنک کننده آب
طول موج لیزر	1070nm
توان خروجی منبع لیزر	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (اختیاری)
حداقل شکاف برش	≤ 0.1 میلی متر
دقت موقعیت یابی محورهای X ، Y و Z	± 0.03 میلی متر
تکرار دقت موقعیت یابی محورهای X ، Y و Z	± 0.01 میلی متر
ضخامت مواد برش (با توجه به مواد)	0.2 - 25 میلی متر
مدل راننده	سروو موتور وارداتی
نیروی مورد نیاز	380V ، 50/60 هرتز
دمای کار	0-45
زمان کار مداوم	24 ساعت
وزن دستگاه	حدود 12000 کیلوگرم
سطح حفاظت کامل از منبع تغذیه	IP54

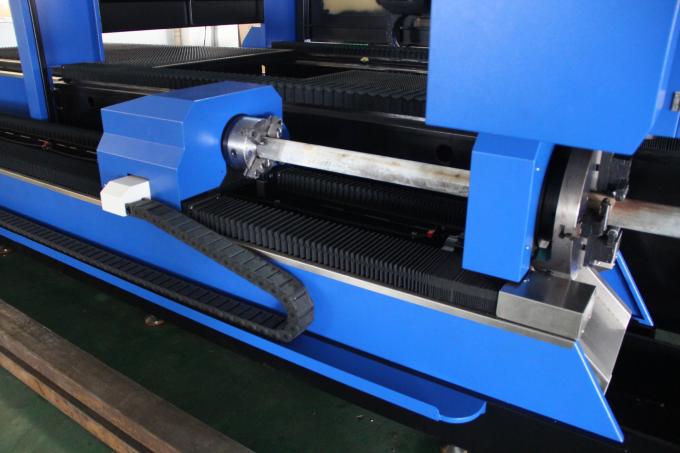

تصاویر تفصیلی

	نام: عملیات حرارتی بدن و لوازم جانبی.600، دستگاه ، عملیات خنک کننده 24 ساعته در فر ، جوشکاری محافظت دقیق CO2 ، برای اطمینان از استفاده 20 ساله بدون تغییر شکل. محور X / Y / Z هماهنگ: محور Z می تواند 150 میلی متر اجرا کند ، برای برش بسیاری از انواع ورق های فلزی مناسب است. ج. کیفیت بالا دوام و نگهداری راحت تر آن را تضمین می کند.
نام:موتور سرو و AC درایور موتور سروو وارداتی (محور Y که توسط دو موتور سروو هدایت می شود) به همراه دستگاه کاهنده سیاره پیشرفته ، درایو ثابت ، دقیق و قابل اطمینان را تضمین می کنند.
	نام:سیستم برش پیشرفته خطی ، سیستم لیزر پیشرفته ، لیزر و سروو حرکت کاملاً مناسب ، سیستم دنده دنده و ركس با دقت بالا وارد شده ، میز كار دوتایی قابل تعویض ، برای اطمینان از سرعت و دقت بالاتر پردازش ..
نام:سر برش بدون سر عملکردی برای ردیابی ارتفاع خودکار و ضد برخورد دارد که سرعت برش ، صافی و دقت برش را تحت همان قدرت خروجی بسیار بهبود می بخشد. در یک کلام ، بازده برش را می توان افزایش داد.
	نام:سرعت منبع لیزر ، خط برش با دقت بالا و لبه برش صاف

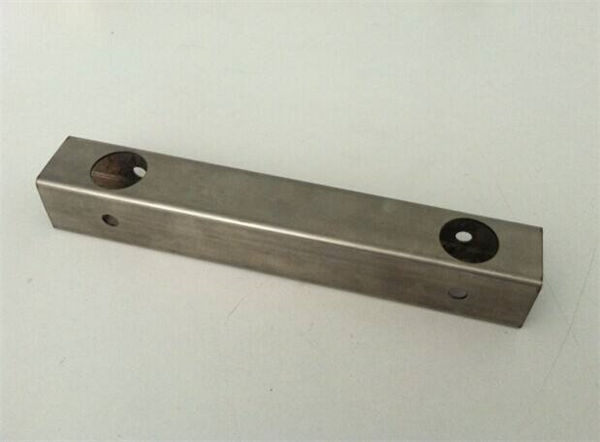

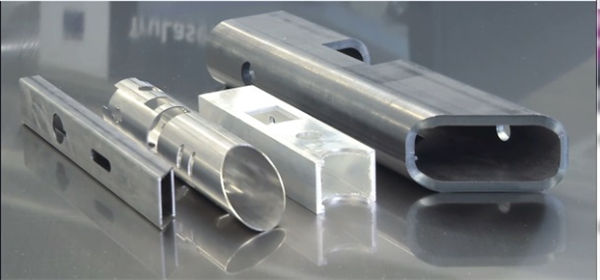

برش نمونه ها

آموزش

پس از انعقاد قرارداد ، شرکت شما می تواند ترتیب دهد که تکنسین کارخانه ما بیاموزد تا دانش اساسی در مورد تجهیزات و ملزومات عملیاتی را بیاموزد ، زمان کافی برای آموزش در حدود 1-3 روز باشد ، محتوای آموزشی به شرح زیر است:
الف) آموزش نرم افزار طراحی معمول؛
ب) روشهای آموزش خاموش و خاموش؛
ج) اهمیت پارامترهای کنترل پنل و نرم افزار ، تنظیم دامنه پارامترها؛
د) نظافت و نگهداری اولیه دستگاه؛
ه) عیب یابی مشترک سخت افزار؛
f) احتیاط عمل
