دستگاه برش ورق استنلس استیل cnc دستگاه برش ورق استیل با جدول مبادله

مشخصات کالا

گواهینامه: CE
شرایط پرداخت و حمل و نقل:
حداقل مقدار سفارش: 1Set
قیمت: قابل قبول
جزئیات بسته بندی: ظرف 1 * 40GP
زمان تحویل: 30days
شرایط پرداخت: L / C ، D / A ، T / T ، D / P ، Western Union

توضیحات دقیق محصول

کاربرد::	تمام مواد فلزی	ضخامت برش:	SS Upto 10mm ، MS Upto 22cm
نوع لیزر ::	فیبر	CNC یا نه ::	بله
حالت خنک کننده ::	خنک کننده آب	کنترل نرم افزار ::	سرو
پشتیبانی از قالب گرافیکی ::	AI، BMP، DST، DWG، DXF، DXP، LAS، PLT	محل مبدا ::	چین
شماره مدل::	TY-6020JB	خدمات پس از فروش ارائه شده ::	مهندسین موجود در ماشین آلات خدمات در خارج از کشور
تکرار دقیق ::	+ -0.03 میلی متر	دمای عملیاتی ::	0 ° C-45 ° C
رطوبت کاری ::	5%-95%	منبع لیزر:	چینی یا وارداتی
ولتاژ::	AC380V ± 10٪ 50HZ (60HZ)	منطقه برش:	6000x2000mm

توضیحات محصول

دستگاه برش لیزری فیبر سری JB با پوشش کامل محافظ
به خصوص برای فولاد ضد زنگ ، فولاد کربن ، صفحه گالوانیزه و غیره مناسب است.
به طور گسترده ای در محصولات فلزی ، سازه فولادی ، ماشین آلات دقیق ، قطعات خودرو ، شیشه ، جواهرات ،
پلاک نام ، تبلیغات ، صنایع دستی ، الکترونیک ، اسباب بازی ، بسته بندی و سایر صنایع

ویژگی های اصلی دستگاه برش لیزری فیبر

بدنه دستگاه:
1. بدنه ماشین Taiyi با ساختار فولادی 8 میلی متر ، عملیات حرارتی 600، ، جوشکاری دقیق ، برای اطمینان از استفاده 20 ساله بدون تغییر شکل.
2. پیاده سازی با ریخته گری آلیاژ منیزیم ، پایداری قوی بدون تغییر شکل ، حرکت سریع.
3. سیستم سیگار کشیدن منطقه بندی با راندمان بالا در هر دو طرف بدن دستگاه ، گرد و غبار قطعه بندی شده قوی و جمع آوری سیگار ، باعث آسیب به کارگر می شود.
4- وارد كننده كاهش سرعت فلنج و سرو موتور ، سرعت در حال اجرا سريع.
5. 70 تیغه و 6 میله کشویی روی تخت دستگاه ، با تیغه های نزدیک به منظور کاهش هشدار دستگاه ، میله های کشویی را که با سیلندر کار می کنند ، به راحتی بارگذاری و بارگیری ورق ها.
6. جعبه بارگذاری انعطاف پذیر می تواند در مقابل و هر دو طرف قابل اطمینان باشد که برای شرایط کار دستگاه قابل اطمینان است.

مشخصات

منبع منبع لیزر	فیبر
دامنه برش (L * W)	6000 میلی متر × 2000 میلی متر
سکته مغزی محور	250 میلی متر
حداکثر سرعت موقعیت یابی	120 متر در دقیقه
محور X ، Y حداکثر. سرعت بخشیدن	1.0G
فرم خنک کننده	خنک کننده آب
طول موج لیزر	1070nm
توان خروجی منبع لیزر	1000W / 1500W / 2000W 2500W / 3000W / 4000W (اختیاری)
حداقل شکاف برش	≤ 0.1 میلی متر
دقت موقعیت یابی محورهای X ، Y و Z	± 0.03 میلی متر
تکرار دقت موقعیت یابی محورهای X ، Y و Z	± 0.01 میلی متر
ضخامت مواد برش (با توجه به مواد)	0.2 - 25 میلی متر
مدل راننده	سروو موتور وارداتی
نیروی مورد نیاز	380V ، 50/60 هرتز
دمای کار	0-45
زمان کار مداوم	24 ساعت
وزن دستگاه	حدود 12000 کیلوگرم
سطح حفاظت کامل از منبع تغذیه	IP54

جدول مرجع برش ضخامت

قدرت لیزر	حداکثر ضخامت برش
قدرت لیزر	فولاد کربن (میلی متر)	فولاد ضد زنگ (میلی متر)	آلومینیوم (میلی متر)	برنج (میلی متر)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
بالاتر از پارامتر فقط برای مرجع

مواد کاربردی

فولاد ضد زنگ ، فولاد کربن ، فولاد آلیاژی ، استیل سیلیکون ، استیل بهار ، صفحه گالوانیزه ، صفحه ترشی ، بشقاب برنجی ، بشقاب مس ، ورق آلومینیوم ، و غیره
مزایای دستگاه برش لیزر فیبر
1. با لیزر سنتی مقایسه کنید ، لیزر فیبر محافظت بیشتری از محیط زیست دارد:
2. مصرف انرژی بسیار کمتری: بازده تبدیل فوتوالکتریک لیزر فیبر 15 برابر بیشتر از لیزر سنتی.
3. کیفیت لایه لیزر بالاتر: منبع لیزری تک ماژول
4- مصرف کمتر: قطعات یدکی فقط لنزهای محافظ و نازل هستند. مصرف برق از 6KW تا 16KW با توان لیزر مختلف.
5. بسیار اتوماسیون: تصویب کنترل دیجیتالی ، ما می توانیم پرونده را از AUTO CAD به برش نرم افزار به طور مستقیم وارد کنیم ، هرگونه مصنوعی قابل قطع است ، علاوه بر این یک عملکرد حروفچینی هوشمند نیز وجود دارد ، بنابراین می تواند هزینه های مواد اولیه را تا حد زیادی پس انداز کند.
6. راندمان برش بالا: به دلیل خاصیت انتقال لیزر ، دستگاه برش لیزر برای تحقق کنترل عددی مجهز به مجموعه های زیادی از میز کار CNC است. شما فقط نیاز به تغییر برنامه CNC برای برش شکل های مختلف و همچنین برش دو بعدی و برش سه بعدی دارید.

تصاویر تفصیلی

	نام:عملیات حرارتی بدن و لوازم جانبی.600، ، عملیات خنک کننده 24 ساعته در فر ، جوشکاری محافظت دقیق CO2 ، برای اطمینان از استفاده 20 ساله بدون تغییر شکل. محور X / Y / Z هماهنگ: محور Z می تواند 150 میلی متر اجرا کند ، برای برش بسیاری از انواع ورق های فلزی مناسب است. ج. کیفیت بالا دوام و نگهداری راحت تر آن را تضمین می کند.
نام:موتور سرو و AC درایور موتور سروو وارداتی (محور Y که توسط دو موتور سروو هدایت می شود) به همراه دستگاه کاهنده سیاره پیشرفته ، درایو ثابت ، دقیق و قابل اطمینان را تضمین می کنند.
	نام:سیستم برش پیشرفته خطی ، سیستم لیزر پیشرفته ، لیزر و سروو حرکت کاملاً مناسب ، سیستم دنده دنده و ركس با دقت بالا وارد شده ، میز كار دوتایی قابل تعویض ، برای اطمینان از سرعت و دقت بالاتر پردازش ..
نام:سر برش بدون سر عملکردی برای ردیابی ارتفاع خودکار و ضد برخورد دارد که سرعت برش ، صافی و دقت برش را تحت همان قدرت خروجی بسیار بهبود می بخشد. در یک کلام ، بازده برش را می توان افزایش داد.
	نام:سرعت منبع لیزر ، خط برش با دقت بالا و لبه برش صاف

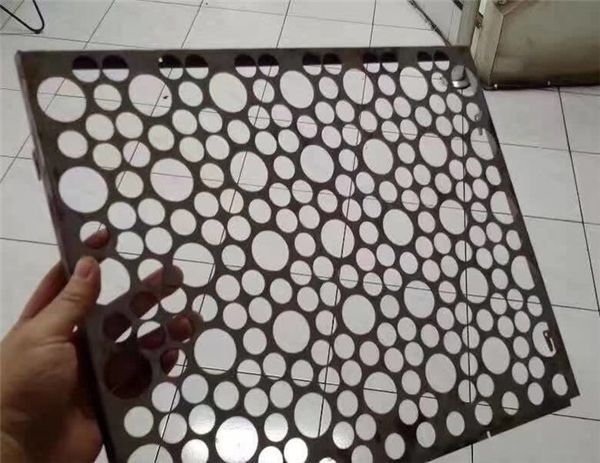

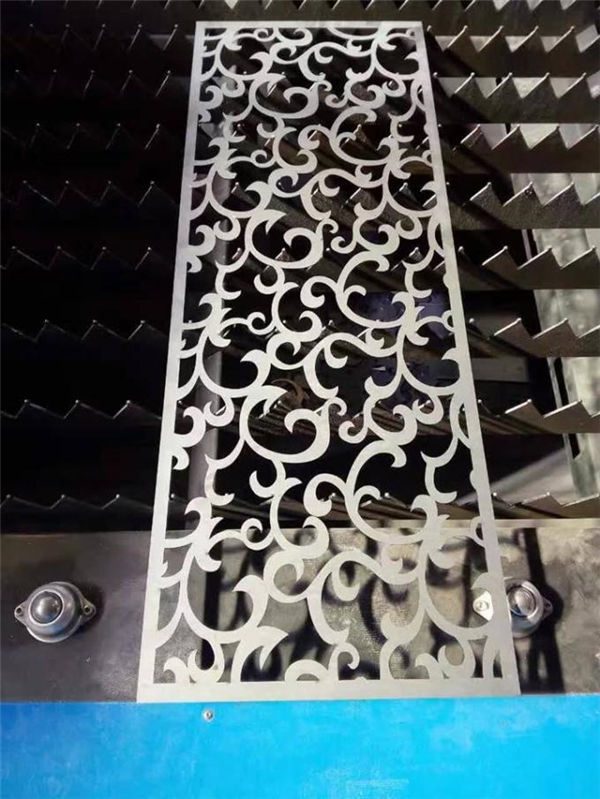

برش نمونه ها

آموزش

خدمات پس از فروش ، از آموزش گرفته تا نصب دستگاه (3 راه):
1. آموزش فیلم و کتابچه راهنمای کاربر به زبان انگلیسی برای نصب ، بهره برداری ، تعمیر و نگهداری و عیب یابی و راهنمای فنی ارائه می شود که از طریق پست الکترونیکی ، نمابر ، تلفن / whatsapp / skype // و موارد دیگر ارائه می شود. برخی از مشکلات نصب ، استفاده یا تنظیم
2. شرکت شما می تواند فن آوری ترتیب کارخانه ما برای یادگیری دانش اساسی در مورد تجهیزات و ملزومات عملیاتی ، زمان آموزش کافی در مورد 3-5 روز ، محتوای آموزشی به شرح زیر است:
الف) آموزش نرم افزار طراحی معمول؛
ب) روشهای آموزش خاموش و خاموش؛
ج) اهمیت پارامترهای کنترل پنل و نرم افزار ، تنظیم دامنه پارامترها
د) نظافت و نگهداری اولیه دستگاه؛
ه) عیب یابی مشترک سخت افزار؛
f) احتیاط عمل.
خدمات آموزش دستورالعمل در منزل. ویزا ، هزینه سفر و اقامت با هزینه مشتری خواهد بود. بهتر است در طول دوره آموزش ، مترجم را برای هر دو مهندس خود ترتیب دهید. زمان آموزش: 3-5 روز.

ضمانتنامه

الف .1 سال برای کل دستگاه (خسارت دست ساز مذاکره می شود.).
ب) منبع لیزر 2 سال ضمانت
c) تعمیر و نگهداری مادام العمر و تامین قطعات یدکی
د) آموزش رایگان برای کارکنان عملیات. (مهندس می تواند به خارج از کشور برود مذاکره می شود.)
