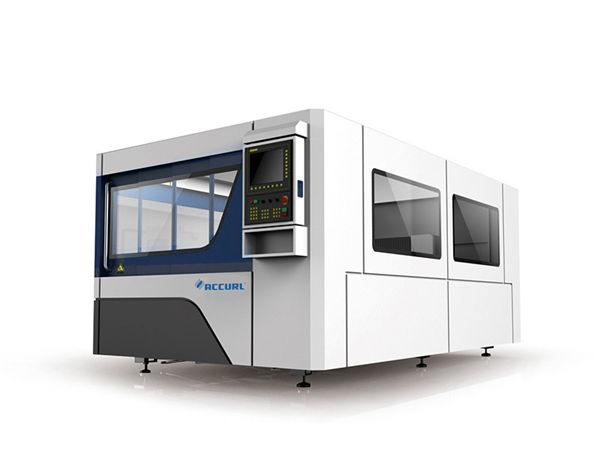

سیستم اگزوز دود اتوماتیک دستگاه برش لیزری ورق گالوانیزه

سیستم اگزوز دود اتوماتیک دستگاه برش لیزری ورق گالوانیزه

مشخصات کالا


گواهینامه: CE
شرایط پرداخت و حمل و نقل:
حداقل مقدار سفارش: 1Set
قیمت: قابل قبول
جزئیات بسته بندی: ظرف 1 * 20GP
زمان تحویل: 30days
شرایط پرداخت: L / C ، D / A ، T / T ، D / P ، Western Union

توضیحات دقیق محصول


کاربرد::تمام مواد فلزیضخامت برش:ورق گالوانیزه Upto 20mm
نوع لیزر ::فیبرCNC یا نه ::بله
حالت خنک کننده ::خنک کننده آبکنترل نرم افزار ::سرو
پشتیبانی از قالب گرافیکی ::AI، BMP، DST، DWG، DXF، DXP، LAS، PLTمحل مبدا ::چین
شماره مدل::TY-4020JBخدمات پس از فروش ارائه شده ::مهندسین موجود در ماشین آلات خدمات در خارج از کشور
تکرار دقیق ::+ -0.03 میلی متردمای عملیاتی ::0 ° C-45 ° C
رطوبت کاری ::5%-95%منبع لیزر:چینی یا وارداتی
ولتاژ::AC380V ± 10٪ 50HZ (60HZ)منطقه برش:3000 * 1500 میلی متر

مزیت دستگاه لیزر فیبر


1. با لیزر سنتی مقایسه کنید ، لیزر فیبر محافظت بیشتری از محیط زیست دارد:



2. مصرف انرژی بسیار کمتری: بازده تبدیل فوتوالکتریک لیزر فیبر 15 برابر بیشتر از لیزر سنتی.
3. کیفیت لایه لیزر بالاتر: منبع لیزری تک ماژول



4- مصرف کمتر: مصرف برق کمتر از 7 کیلو وات در ساعت است.



چرا ما را انتخاب کنید


بدنه دستگاه:
1. بدنه دستگاه ما با ساختار فولادی 8 میلی متر ، عملیات حرارتی 600، ، جوشکاری دقیق ، برای اطمینان از استفاده 20 ساله بدون تغییر شکل.
2. پیاده سازی با ریخته گری آلیاژ منیزیم ، پایداری قوی بدون تغییر شکل ، حرکت سریع.
3. سیستم سیگار کشیدن منطقه بندی با راندمان بالا در هر دو طرف بدن دستگاه ، گرد و غبار قطعه بندی شده قوی و جمع آوری سیگار ، باعث آسیب به کارگر می شود.
4- وارد كننده كاهش سرعت فلنج و سرو موتور ، سرعت در حال اجرا سريع.
5. 70 تیغه و 6 میله کشویی روی تخت دستگاه ، با تیغه های نزدیک به منظور کاهش هشدار دستگاه ، میله های کشویی را که با سیلندر کار می کنند ، به راحتی بارگذاری و بارگیری ورق ها.
6. جعبه بارگذاری انعطاف پذیر می تواند در مقابل و هر دو طرف قابل اطمینان باشد که برای شرایط کار دستگاه قابل اطمینان است.

مشخصات


منبع لیزرIPG / Raycus / Max
بدنه ماشینساختار زیر بشکهای
سفر کاریجدول کنترل عددی پیچ توپ با دقت بالا با دستگاه تغذیه
حداکثر سرعت در حال اجرا80 متر در دقیقه
دقت مکان X / Y0.03 میلی متر در متر
منبع تغذیه380V 50Hz / 60Hz
X / Y دقت مکان مکرر± 0.03 میلی متر
دما در حال اجرا0 ° C-45 ° C
حداکثر شتاب1.0G
قدرت ناخالص دستگاه<16KVA
مواد کاربردیورق های فلزی نازک ، استیل ضد زنگ و انواع دیگر ورق های فلزی
منطقه برش3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
وزن کل7500KGS

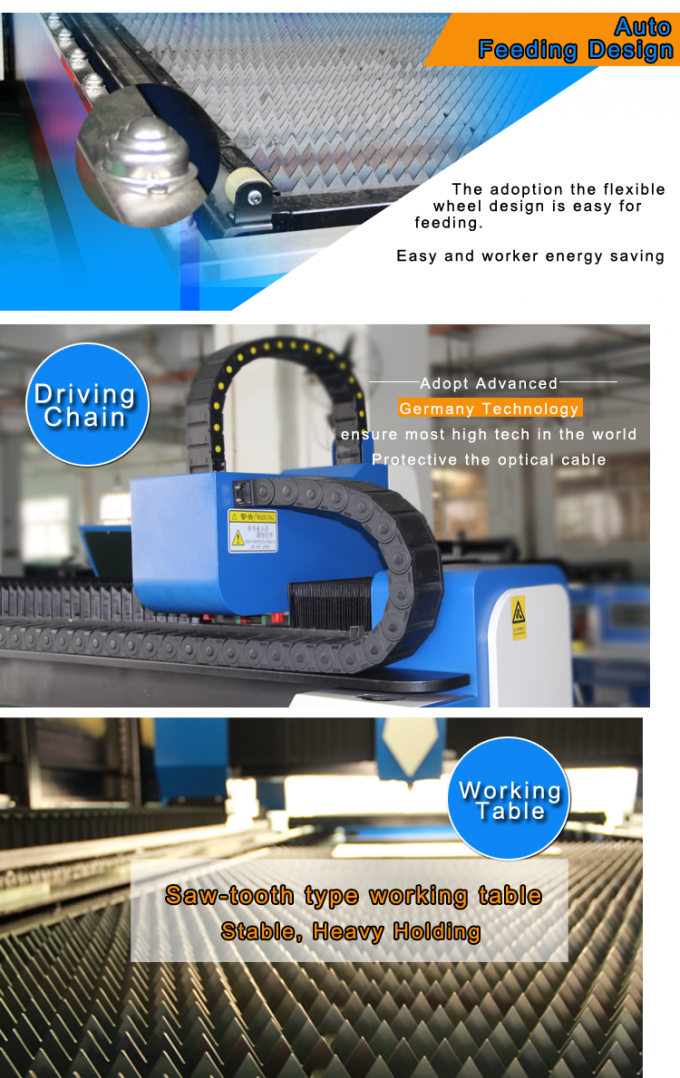

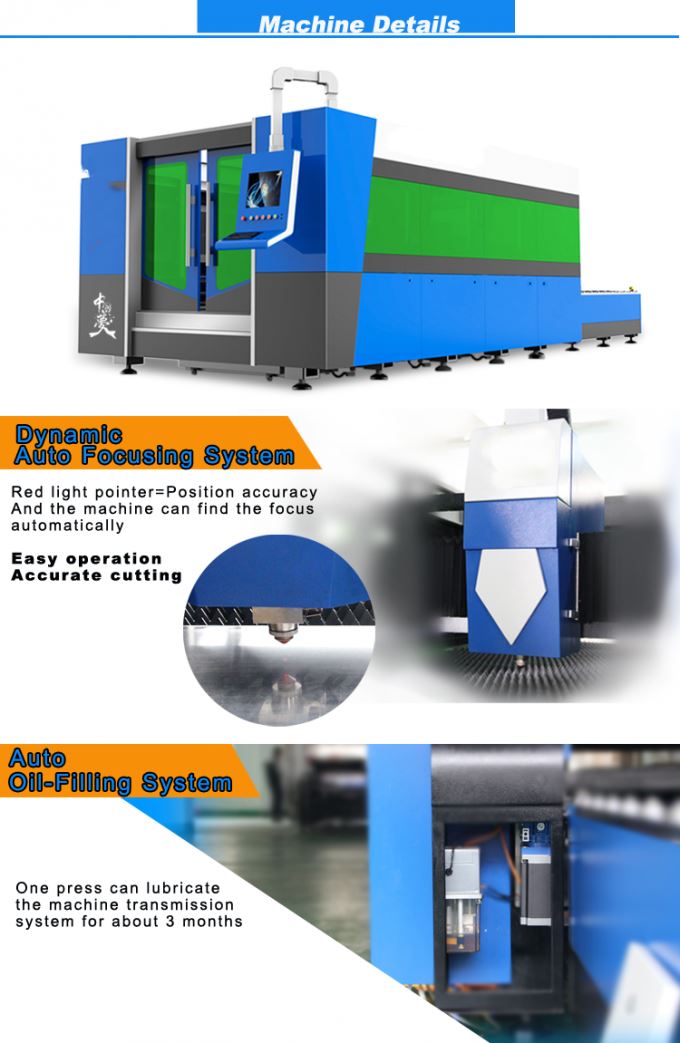

تصاویر تفصیلی






نام:بدنه و لوازم جانبی ماشین

عملیات حرارتی a.600، ، خنک کننده 24 ساعته در فر ، جوشکاری محافظت دقیق CO2 ، برای اطمینان از استفاده 20 ساله بدون تغییر شکل.
محور X / Y / Z هماهنگ: محور Z می تواند 150 میلی متر اجرا کند ، برای برش بسیاری از انواع ورق های فلزی مناسب است.
ج. کیفیت بالا دوام و نگهداری راحت تر آن را تضمین می کند.

نام:سرو موتور و درایور سرو

موتور سروو وارداتی (محور Y که توسط دو موتور سروو هدایت می شود) به همراه دستگاه کاهنده سیاره پیشرفته ، رانندگی پایدار ، دقیق و قابل اطمینان را تضمین می کنند.





نام:راهنماهای خطی دقیق

سیستم برش پیشرفته ، قدرت لیزر و سروو حرکت کاملاً مناسب ، سیستم دنده دنده با دقت بالا و رک ، میز کار دوتایی قابل تعویض ، برای اطمینان از سرعت و دقت بالاتر پردازش ..

نام:سر بریدن



سر برش بدون تماس عملکرد ردیابی ارتفاع خودکار و ضد برخورد را دارد که سرعت برش ، صافی و دقت برش را تحت همان قدرت خروجی به شدت بهبود می بخشد. در یک کلام ، بازده برش را می توان افزایش داد.





نام:منبع لیزر

سرعت سریع ، خط برش با دقت بالا و لبه برش صاف

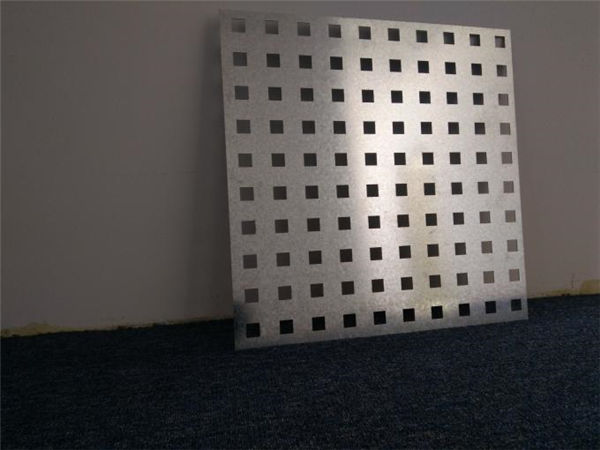

برش نمونه ها


آموزش


پس از انعقاد قرارداد ، شرکت شما می تواند ترتیب دهد که تکنسین کارخانه ما بیاموزد تا دانش اساسی در مورد تجهیزات و ملزومات عملیاتی را بیاموزد ، زمان کافی برای آموزش در حدود 1-3 روز باشد ، محتوای آموزشی به شرح زیر است:
الف) آموزش نرم افزار طراحی معمول؛
ب) روشهای آموزش خاموش و خاموش؛
ج) اهمیت پارامترهای کنترل پنل و نرم افزار ، تنظیم دامنه پارامترها؛
د) نظافت و نگهداری اولیه دستگاه؛
ه) عیب یابی مشترک سخت افزار؛
ج) احتیاط عمل ،

ضمانتنامه


الف .1 سال برای کل دستگاه دستگاه مارک لیزر فیبر فلزی. (خسارت دست ساز مذاکره می شود.)
ب) منبع لیزر 2 سال ضمانت
c) تعمیر و نگهداری مادام العمر و تامین قطعات یدکی
د) آموزش رایگان برای کارکنان عملیات. (مهندس می تواند به خارج از کشور برود مذاکره می شود.)
