مشخصات کالا
گواهینامه: ISO9001: 2008
شرایط پرداخت و حمل و نقل:
حداقل مقدار سفارش: 1 واحد
قیمت: مذاکره
جزئیات بسته بندی: کیف چوبی
زمان تحویل: 7-15 روز
قابلیت تأمین: 2000 واحد در ماه
توضیحات دقیق محصول
نام محصول: | دستگاه برش لیزر فیبر با سایز کوچک 5050 | قدرت لیزر: | 300w تا 800w |
---|---|---|---|
محل کار: | 500 * 500 میلی متر | حداکثر سرعت حرکت: | 60 متر در دقیقه |
دقت موقعیت یابی: | ± 0.01-0.03 | تامین پودر: | 3 × 380V ± 10٪ 220V ± 10٪ |
بسته بندی: | جعبه ی چوبی | ضمانتنامه: | 1 سال |
این مدل میز کار موتور خطی با دقت بالا ، دقت بالا ، سرعت سریع را اتخاذ می کند. موقعیت مکانی اتوماتیک با دقت بالا ، کالیبراسیون خودکار اختیاری. کل فرآیند کنترل شده توسط نرم افزار رایانه ای خودکار ، بازخورد رابط نرم افزار در زمان واقعی ، درک به موقع از وضعیت پردازش ، برنامه پردازش بدون تماس ، بدون استرس مکانیکی و تغییر شکل ، عملکرد ساده ، دقت برش بالا.
![](https://fa.hcmvp.com/wp-content/uploads/20171204114306_98618.jpg)
1 ، طراحی جدید یکپارچه ثبت اختراع از نوع عملی جدید ، می تواند با انواع مختلف یا تولید کنندگان منبع لیزر ، ساختار فشرده قابل اعتماد ، ایمن ، عملی و معقول مطابقت داشته باشد.
2 ، با استفاده از یک پلت فرم مرمر نوری ، طراحی قاب ضد لرزش ، مناسب برای حرکت با سرعت بالا ، پایداری بالا.
3 ، با دقت بالا ، با کاربرک کامل بازخورد خطی موتور ، سرعت سریع است. موقعیت کاری دقیق در موقعیت کاری بزرگ ، کالیبراسیون دقیق خودکار اختیاری است.
4 ، کنترل یکپارچه چند منظوره ، تحقیق مستقل و توسعه نرم افزار ثبت اختراع ، کنترل خودکار نرم افزار در پردازش ، بازخورد رابط نرم افزار در زمان واقعی ، نمایش همه توابع و کلیه قسمت های وضعیت پردازش. حالت پردازش بدون تماس ، بدون استرس مکانیکی و تغییر شکل.
2 ، با استفاده از یک پلت فرم مرمر نوری ، طراحی قاب ضد لرزش ، مناسب برای حرکت با سرعت بالا ، پایداری بالا.
3 ، با دقت بالا ، با کاربرک کامل بازخورد خطی موتور ، سرعت سریع است. موقعیت کاری دقیق در موقعیت کاری بزرگ ، کالیبراسیون دقیق خودکار اختیاری است.
4 ، کنترل یکپارچه چند منظوره ، تحقیق مستقل و توسعه نرم افزار ثبت اختراع ، کنترل خودکار نرم افزار در پردازش ، بازخورد رابط نرم افزار در زمان واقعی ، نمایش همه توابع و کلیه قسمت های وضعیت پردازش. حالت پردازش بدون تماس ، بدون استرس مکانیکی و تغییر شکل.
پیکربندی
# | مورد | مشخصات | نام تجاری | سخنان |
1 | منبع لیزر | 800W | ماکسفوتونیک | |
2 | موتور خطی | |||
3 | گریتینگ نوری | وضوح 0.5μm | اسپانیا | |
4 | راننده | servotronix | ||
5 | گروه ماژول های پیچ محور Z | |||
6 | سر برش لیزری | BT230 | ||
7 | راه آهن راهنمای خطی دقیق | هیوین | ||
8 | سنگ مرمر | 1800*1350*200 | شاندونگ | |
9 | پوشش اندام | استاندارد | ||
10 | ماشینکاری | استاندارد | آلیاژ آلومینیوم حمل و نقل هوایی |
پارامتر
اندازه کار | 500 500 (میلی متر) | |
حداکثر شتاب | 1.2 گرم | |
X AXIS | حداکثر سرعت حرکت | 60 متر در دقیقه |
مسیر | 500 میلی متر | |
دقت موقعیت یابی | ± 0.01 میلی متر | |
دقت در تکرار | ± 0.004 میلی متر | |
Y AXIS | حداکثر سرعت حرکت | 60 متر در دقیقه |
مسیر | 500 میلی متر | |
دقت موقعیت یابی | ± 0.01 میلی متر | |
دقت در تکرار | ± 0.004 میلی متر | |
Z AXIS | مسیر | 100 میلی متر |
شرایط کار
1 | دمای کار | -10 ~ 45 |
2 | رطوبت نسبی | < 90٪ بدون کندانسور |
3 | محیط | تهویه مناسب ، بدون لرزش |
4 | منبع تغذیه | 3 × 380V ± 10٪ 220V ± 10٪ |
5 | فرکانس قدرت | 50 هرتز |
4. پیشنهاد ماشین
4. 1 قفسه ماشین ساختار سنگ مرمر و سیستم برش لیزری CNC ایالات متحده را تصویب می کند. با طراحی یکپارچه ، از طریق پردازش دستگاه تراشکاری زیر بشکهای ، بنابراین حرکت دقیق باشد. سیستم رانندگی موتور خطی ، رابط کاربری دوستانه و کار با ثبات دراز مدت.

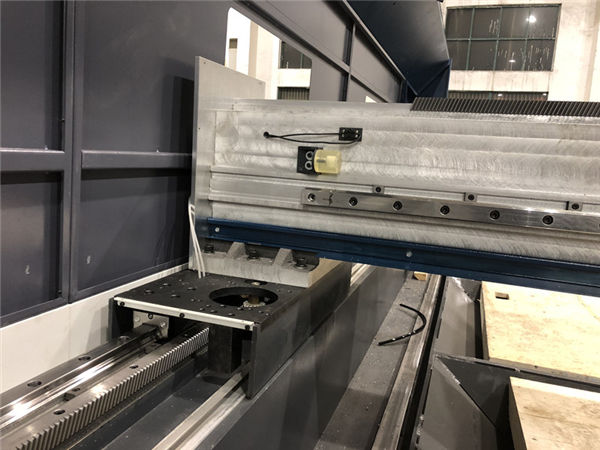

راه آهن راهنمای خطی دقیق THK Japan تصویب شده ، با دقت بالا ، سایشی کم و به راحتی مونتاژ یا رد و بدل می شود. 2 سر برش لیزری
سر برش لیزری BT230 (برند Raytools ، سوئیس) با سیستم فوکوس خودکار. این می تواند از هدر رفتن مواد جلوگیری کند. شیشه محافظ می تواند از کمترین هزینه قطعات نوری مهم در داخل سر برش محافظت و محافظت کند. سیستم فوکوس خودکار برای پردازش ورق های فلزی غیر مسطح مناسب است. BT230 همراه با لیزرهای باکیفیت می تواند در صنایع سرامیکی ، پزشکی ، نیمه هادی و سایر صنایع بسیار مورد استفاده قرار گیرد.
4. 1 قفسه ماشین ساختار سنگ مرمر و سیستم برش لیزری CNC ایالات متحده را تصویب می کند. با طراحی یکپارچه ، از طریق پردازش دستگاه تراشکاری زیر بشکهای ، بنابراین حرکت دقیق باشد. سیستم رانندگی موتور خطی ، رابط کاربری دوستانه و کار با ثبات دراز مدت.
راه آهن راهنمای خطی دقیق THK Japan تصویب شده ، با دقت بالا ، سایشی کم و به راحتی مونتاژ یا رد و بدل می شود. 2 سر برش لیزری
سر برش لیزری BT230 (برند Raytools ، سوئیس) با سیستم فوکوس خودکار. این می تواند از هدر رفتن مواد جلوگیری کند. شیشه محافظ می تواند از کمترین هزینه قطعات نوری مهم در داخل سر برش محافظت و محافظت کند. سیستم فوکوس خودکار برای پردازش ورق های فلزی غیر مسطح مناسب است. BT230 همراه با لیزرهای باکیفیت می تواند در صنایع سرامیکی ، پزشکی ، نیمه هادی و سایر صنایع بسیار مورد استفاده قرار گیرد.
مورد | پارامتر |
برخورد | 100 میلی متر |
تمرکز | 125 میلی متر |
دیافراگم نوری | 25 میلی متر |
نازل (تک) | : 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm |
مواد عدسی | کوارتز |
فیبر پلاگین | QBH |
فشار کمکی | حداکثر 20bar |
وزن | K 1.5 کیلوگرم |
سیستم کنترل
استفاده از رایانه های حرفه ای رایانه صنعتی ، رابط گرافیکی ، کارکرد آسان ، نرم افزار کنترل برش حرفه ای می تواند آزادانه انواع گرافیک و متن ، پردازش در زمان واقعی ، پشتیبانی از CAD ، CorelDraw و سایر نرم افزارهای نقشه برداری حرفه ای را طراحی کند.
. عملیات کنترل رایانه صنعتی با کیفیت بالا
. سیستم برش CNC با کارایی بالا ، آسان
. عملکرد ردیابی خودکار محور Z
برنامه ها را نمایش می دهد
مورد استفاده در برش و مشت زدن ورق های مختلف فلزی و انواع دیگر پردازش لیزر ، مانند سخت افزار ، قطعات الکترونیکی مصرفی ، ابزارهای مختلف ، پردازش فلز برش های صنعتی؛ برش و حفاری دقیق برای انواع فلز.
