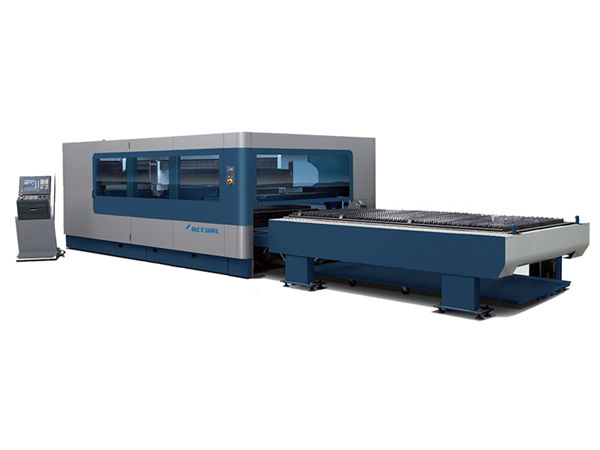

دستگاه برش لیزری فیبر cnc اتوماتیک

دستگاه برش لیزری فیبر cnc اتوماتیک

مشخصات کالا


صدور گواهینامه: CE ، ISO 9000
شرایط پرداخت و حمل و نقل:
حداقل مقدار سفارش: 1 ست
قیمت: قابل قبول
جزئیات بسته بندی: بسته چوبی
زمان تحویل: 15 - 30 روز کاری
شرایط پرداخت: T / T ، Western Union ، MoneyGram
قابلیت تأمین: 1000 واحد در هر ماه

توضیحات دقیق محصول


نام محصول:دستگاه برش لیزر فیبر صفحه و لولهنوع لیزر:لیزر فیبر
قدرت لیزر:800w / 1000w / 2000w / 4000wضمانتنامه:12 ماه
خدمات پس از فروش:خدمات مهندسین در خارج از کشوروزن:3000 کیلوگرم
نرم افزار کنترل:سروCNC یا نه:بله
مواد قابل استفاده:لوله فلزی و صفحه فلزیمنبع تغذیه:AC380V ± 5٪ 50 / 60Hz (3 فاز)

توضیحات محصولات


ما پیچیده ترین لیزر فیبر N / نور / IPG را به تصویب می رسانیم ، ترکیبی از خود طراحی دستگاه Gantry CNC و بدنه جوشکاری با استحکام بالا. بعد از پخت درجه حرارت بالا و ماشینکاری دقیق توسط دستگاه فرز بزرگ CNC ، از استحکام و پایداری خوبی با واردات با دقت بالا و سرعت بالا ، درایو راهنمای خطی ، سروو موتور با سرعت بالا برخوردار است. پرتو آلومینیومی ، فرایند پیشرفته عملیات حرارتی ، استحکام بالا ، وزن سبک سفتی خوب این است که عمدتا برای برش لوله زیر 20 میلی متر فلز در سرعت بالا و دقت بالا. لیزر فیبر دارای یک سری مزایای از قبیل کیفیت بالای پرتوی ، روشنایی زیاد ، سرعت بالای تبدیل ، بدون تعمیر و نگهداری ، عملکرد پایدار و قابل اعتماد با هزینه کم و اندازه کوچک و غیره است. برش با کمک هوا پیشرفته ترین سطح برش لیزر است ، که به ویژه برای فولاد ضد زنگ ، فولاد کربن ، آلیاژ ، برنج ، مس ، تیتانیوم و دیگر برش های دقیق فلزات مناسب است. این ماده به طور گسترده ای در محصولات فلزی ، دوچرخه ، مبلمان فلزی ، تجهیزات بدنسازی ، تجهیزات ورزشی ، ماشین آلات مزرعه ، قفسه صفحه نمایش ، کنترل آتش استفاده می شود.

ویژگی ماشین


1. طراحی قلاب های برقی دوتایی و موتورهای سروو دوتایی ، برای برش لوله به صورت گرد ، مربع ، لوله مستطیل ، لوله بیضی ، پرتو I و غیره اعمال کنید.
2- چرخ نورد پنوماتیک پشتیبانی از طراحی برای اطمینان از ثبات چرخش در هنگام برش.
3. منبع لیزر با کارایی بالا و سیستم عامل پایدار که بهترین اثر برش را ایجاد می کند.
4- دستگاه دارای سیستم خنک کننده مناسب ، سیستم روانکاری و سیستم دفع گرد و غبار است تا اطمینان حاصل شود که می تواند پایدار ، کارآمد و بادوام عمل کند.
5- از دستگاه برای برش انواع فلزات با کیفیت برش عالی و پایدار می توان استفاده کرد.
6. با داشتن یک نرم افزار تخصصی برنامه نویسی اتوماتیک CAD / CAM و نرم افزار لانه سازی اتوماتیک ، امکان ذخیره حداکثر مواد اولیه در حداکثر امکان وجود دارد.
7. دسترسی به سیستم CNC از طریق رابط اترنت باعث می شود ارتباط و نظارت از راه دور در طی فرآیند برش لیزر امکان پذیر باشد.

پارامترهای فنی


توان لیزر فیبر: 800W، 1000W، 1500W، 2000W، 3000W 4000W (اختیاری)
اندازه کار: 3000 * 1500 میلی متر
دقت موقعیت یابی X و Y: -0.05mm
حالت انتقال: واردات آلمان آتلانتا دنده دقیق و دندانه دار با دستگاه برش لیزری فیبر دنده دار

قدرت لیزر800W 1000W 2000W 3000W
منبع لیزرطنین انداز لیزر فیبر MaxGotonics IPG / N-LIGHT
پردازش لوله / لوله (Φ x L)Φ = 20-300mm ، L = 6m ، 8m ، 12m (Φ = 20-300mm برای گزینه ؛ L> 6m برای گزینه)
دسته لوله / لولهدور ، مربع ، مستطیل ، بیضی ، دور کمر و غیره
چرخش سرعت120 نوبت در دقیقه
کنترل CNCCypcut / Germany PA HI8000
سر لیزرسوئیس Raytools
منبع تغذیهAC380V ± 5٪ 50 / 60Hz (3 فاز)
کل برق22 کیلووات
دقت موقعیت3 0.03 mm / m
دقت موقعیت را تکرار کنید± 0.02 میلی متر
حداکثر سرعت موقعیت70 متر در دقیقه
شتاب1 گرم
رسم حالت برنامه نویسیSolidworks ، Pro / e ، UG و غیره مستقیماً وارد می کنند
وزن دستگاه6.5-7.5T

مزیت دستگاه برش لیزر فیبر


1. کیفیت مسیر عالی: نقطه لیزر کوچکتر و راندمان کاری بالا ، کیفیت بالا.
2. سرعت برش بالا: سرعت برش 2-3 برابر بیشتر از دستگاه برش لیزر CO2 است.
3. در حال اجرا پایدار: اتخاذ لیزرهای فیبر واردات برتر جهان ، عملکرد پایدار ، قطعات کلیدی می تواند 100000 ساعت برسد.
4. راندمان بالا برای تبدیل فوتوالکتریک: در مقایسه با دستگاه برش لیزر CO2 ، دستگاه برش لیزر فیبر دارای سه برابر راندمان تبدیل فوتوالکتریک است.
5. کم هزینه: در مصرف انرژی و محافظت از محیط زیست صرفه جویی کنید. نرخ تبدیل فوتوالکتریک تا 25-30٪ است. مصرف برق کم ، تنها در حدود 20٪ -30٪ دستگاه برش لیزری CO2 سنتی است.
6. تعمیر و نگهداری کم: انتقال فیبر بدون نیاز به لنز منعکس ، صرفه جویی در هزینه تعمیر و نگهداری.
7. عملیات آسان: انتقال خط فیبر ، بدون تنظیم مسیر نوری.

جزئیات دستگاه


ویژگی های لودر بسته بندی خودکار بسته بندی خودکار
1. لودر بسته نرم افزاری خودکار برای گزینه ای که موجب صرفه جویی در کار و زمان بارگذاری می شود ، به هدف تولید انبوه می رسد
2. لوله های گرد ، لوله های مستطیل و سایر لوله ها می توانند بطور کامل و بدون دخالت انسان بارگذاری شوند.
3. لوله های دیگر شکل می تواند به صورت مصنوعی تغذیه نیمه اتوماتیک شود.
بسته نرم افزاری 4.Max در حال بارگیری 800 * 800 میلی متر
5.Max Loading بسته نرم افزاری وزن 2500kg
6. قاب پشتیبانی نوار برای حذف آسان
7. بسته های لوله به صورت خودکار بلند می شوند
تفکیک خودکار و تراز خودکار
9. پرش و بازوی دقیق بازوی کاملاً دقیق

دستگاه جمع آوری خودکار:
1. پشتیبانی از بلند کردن خودکار ، لوله و ضایعات را درون سبد دریافت کنید
2. پشتیبانی مقیاس بصری می تواند قطر پشتیبانی را با توجه به قطر لوله به سرعت تنظیم کند
3. دستگاه بلند کردن پشتیبانی قابل تنظیم در مقیاس بصری باعث صرفه جویی در زمان تغذیه ، تضمین غلظت ، جلوگیری از نوسان لوله می شود

سیستم پشتیبانی قابل تنظیم:
برش لوله های با قطرهای مختلف ، با استفاده از سیستم پشتیبانی قابل تنظیم برای پیدا کردن سریع و دقیق لوله تمرکز و پنجه ، برای دستیابی به تغذیه سریع ، اهداف تغذیه مراقبتی ، صرفه جویی در زمان تنظیم تنظیم قطع. شما می توانید از حمایت چاک ، کاهش لوله نوسان کمک بگیرید.

تخت ادغام:
1.با یک تخت جوش داده شده با صفحه ، کل طول 8 متر.
2. تخت ادغام بهتر می تواند از غلظت تجهیزات ، عمودی ، نصب دقیق و سریع و کارآمد اطمینان حاصل کند.
3. کل ساختار دقت جمع و جور است.

رابط کاربری سه بعدی:
1. رابط بصری ، سازگاری بهتر با Solidworks ، Pro / e ، نرم افزار UG ، راحت و آسان برای کار کردن.
2. خروج رادیکال از شیوه برنامه نویسی نرم افزار کد سنتی CNC روش پیچیده عملکرد.
3. نیازهای اپراتور را کاهش دهید.

عملکرد تشخیصی آنلاین:
CypTube عملکرد سروی بازخورد در حال برش سر ، لیزر و سایر اجزای دریافت کرده است ، به صورت آنلاین در دسترس است تا دستگاه نقطه نقص را تشخیص دهد.

برنامه محصول:
کاربرد: این می تواند لوله ، لوله مربع ، و برش لوله های مختلف به شکل خاص را برش دهد.
قطر لوله: 20-200 mm
طول برش: 6m / 4m و غیره
ضخامت برش با منبع فیبر 500W: فولاد ضد زنگ 3 میلی متر ، فولاد کربن 6 میلی متر ، مس 2 میلی متر ، آلومینیوم 2 میلی متر و غیره ، صفحه گالوانیزه 2.5 میلی متر و غیره
